法蘭密封中金屬環墊的應用及特點


高壓加氫裝置高壓法蘭密封面通常采用RJ面,所用墊片為金屬環墊,其按截面形狀分為:橢圓形金屬環墊(橢圓墊)和八角形金屬環墊(八角墊)。上海希迪管件有限公司專業生產銷售RJ高壓法蘭密封金屬環墊,材質有不銹鋼、及特殊鋼,具有密封可靠、耐高溫、耐高壓、耐腐蝕等,適用于各種惡劣工況條件下的管道和設備連接。
在溝槽的錐面上,八角墊為面接觸(斜面),而橢圓墊為線接觸(圓弧面上的一條線),兩者都屬于金屬彈性線接觸密封。
一、金屬環墊的標準
鋼制法蘭用金屬環墊對應的標準有PN系列(GB∕T 9128.1-2023 鋼制管法蘭用金屬環墊 第1部分:PN系列)和Class系統(GB∕T 9128.2-2023 鋼制管法蘭用金屬環墊 第2部分:Class系列)。相關要求及標記方法如下:
1、要求:
(1)金屬環墊不應拼接。金屬環墊的密封面不應補焊。
(2)金屬環墊的密封面不應有劃痕、磕痕、裂紋和凹坑。
(3)金屬環墊的硬度一般低于法蘭的硬度,以確保緊密連接。其中,八角墊的硬度宜選擇布氏硬度,橢圓墊的硬度宜選擇洛氏硬度。
(4)金屬環墊在貯運中應水平放置。
2、標記示例
(1)PN系列:八角墊,公稱直徑DN100,公稱壓力PN63,材料316的金屬環墊,標記為:GRO GB/T 9128.1 DN 100 PN 63 316;
(2)Class系列:橢圓墊,公稱直徑DN100,公稱壓力class 150,環號R36,材料06Cr17Ni12Mo2的金屬環墊,標記為:
GRV GB/T 9128.2 R36 316或
GRV GB/T 9128.2 100-150 316。
其中,Class系列是有環號的。
二、金屬環墊安裝要求
在《GB 50517-2010 石油化工金屬管道工程施工質量驗收規范》(2023年)第8.1.4條及《SH∕T 3501-2021 石油化工有毒、可燃介質鋼制管道工程施工及驗收規范》第7.2.3條,要求如下:
采用金屬環墊密封的法蘭連接裝配前,法蘭環槽密封面與金屬環墊應做接觸線檢查。當金屬環墊在密封面上轉動45°后,檢查接觸線不得有間斷現象,否則應進行研磨修理。
注:金屬環墊的密封面不應有劃痕、磕痕、裂紋和凹坑,金屬環墊的密封面不應補焊,金屬環墊上不允許纏繞四氟帶。

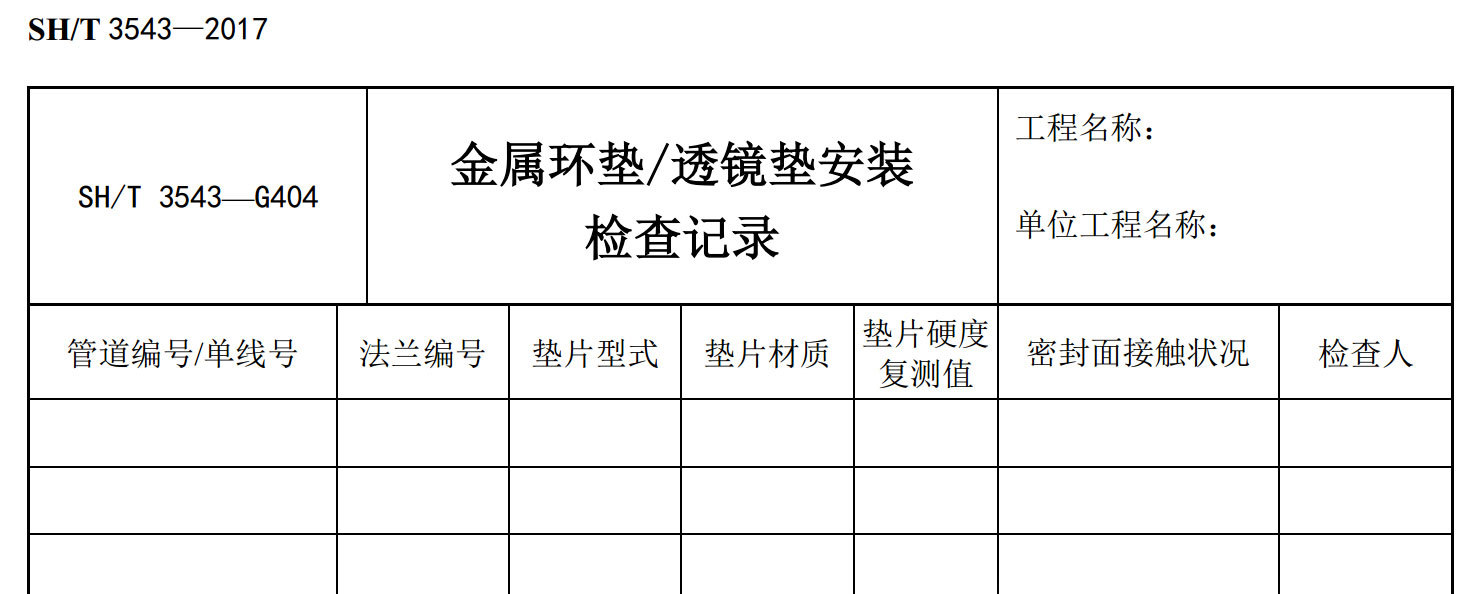

同時,在《SH∕T 3543-2017 石油化工建設工程項目施工過程技術文件規定》也有驗收表,如圖所示。
